Motherboard adalah papan sirkuit berupa pcb yang
memiliki berbagai komponen elektronik yang saling terhubung dimana cara
kerjanya mengatur hal teknis seputar BIOS (Basic Input Output System),
Chipset (pengatur koneksi input-output), RAM (memori penyimpanan data
sementara), VGA card (memori penyimpan data grafis), prosesor & Additional
card (PCI, ISA).
Motherboard Merupakan penghubungkan seluruh komponen
penyusun sebuah komputer , artinya mobo di sini mengemban tugas untuk
menghubungkan bahasa kode antar perangkat keras agar dapat disinergikan menjadi
sebuah aktivitas kerja perangkat komputer. Dilihat dari pengertian
motherboard dan fungsi nya maka tak salah bila mobo ni disebut sebagai
perangakat keras yang paling utama dalam sebuah komputer
Di dalam Motherboard terdapat soket serta komponen yg sangat
membantu terciptanya sebuah sistem komputer seperti tempat/slot
menyimpan processor,
RAM, VGA,
konektor SATA, PCI (Peripheral Component Interconnect) untuk sound card, kartu
LAN & TV Tuner dll.
Bagian Bagian Motherboard Komputer
Bagian Bagian Motherboard Komputer yang harus di
ketahui jika membuat komputer rakitan atau mengupgrade komputer, diantaranya
slot/soket processor, RAM, VGA/AGP,PCI, konektor SATA , konektor ATA, BIOS,
input output port, konektor power.
1. Soket Processor
Soket Prosesor adalah Tempat / dudukan untuk memasang
processor, penting untuk diperhatikan dalam pemasangan processor harus
hati-hati agar pin tidak ada yang bengkok apalagi sampai patah (terdapat
ratusan pin dalam satu processor), setelah sudah benar – benar terpasang dengan
baik tarik dan tekan tuas di sebelahnya memiliki fungsi sebagai pengunci.
Tips memasang processor : lihat pada setiap ujung prosesor
biasanya terdapat satu tanda seperti tanda panah, cocokan tanda tersebut dengan
tanda yang ada di motherboard.
2. 4 / 8 pin power Processor
Gambar : Konektor 4/8 Pin
Bagian motherboard ni berfungsi menyalurkan daya pada prosesor, penggunaan 4 / 8 pin tergantung dari jenis motherboardnya sendiri dan daya yang dibutuhkan prosesor (TDP). 4 pin = 95 watt dan 8 pin = 125 watt.
Port satu ini berperan menghidupkan kipas pendingin processor.
4. Slot RAM
Bagian motherboard untuk memasang RAM. Terdapat beberapa jenis slot RAM diantaranya SD RAM, DDR, DDR2 ,DDR3, DDR4 dan kapasitasnya pun berbeda-beda ada 8gb, 16gb, 32gb tergantung dari Jumpal slot pada motherboard itu sendiri.
5. Antarmuka IDE Primer dan Sekunder
Disebut juga sebagai konektor IDE (Integrated Device Electronics) atau konektor PATA. Perangkat IDE, seperti Hard disk dan CD / DVD drive. Perlu diketahui ini merupakan konektor model Lama dengan ciri-ciri kabel data nya berbentuk lebar dan tipis.
6. 24 Pin Power connector
Berfungsi sebagi port untuk menyalurkan listrik dari power supply ke seluruh bagian motherboard.
7. Port SATA
Port SATA (Serial Advanced Technology Attachment) Fungsinya sama dengan Port IDE yaitu sebagai port data dari hardisk dan dvd drive. Ini merupakan model konektor terbaru kabel datanya lebih kecil dan ramping
8. Sistem Panel Konektor (Front Panel)
Pada bagian Connector – connector ini akan disambungkan pada tombol-tombol yang terdapat pada casing seperti tombol power, tombol reset, lampu power serta lampu hardisk. Sering ditandai dengan tulisan F_Panel (Front Panel)
9. Serial Port Konektor (USB)

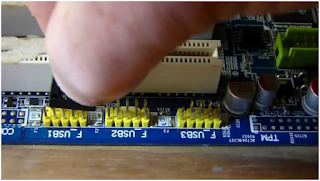

Tempat atau dudukan pin untuk port usb pada casing komputer port usb yang berada satu paket didalam casing.
10. Slot PCI Express
Peripheral Component Interconnect Express, lebih dikenal dengan PCI Express (dan disingkat PCIe atau PCI-E) dan telah menjadi standar pada Motherboard modern sebagai penghubung dengan kartu ekspansi komputer.
slot ekspansi yang didesain untuk menggantikan PCI bus
yang lama. Banyak Motherboard mengadopsi PCI express karena PCI
Express memiliki transfer data yang lebih cepat, terutama untuk keperluan
grafis 3D.
11. Slot PCI
Slot Peripheral Component Interconnect (PCI) merupakan suatu alat penghubung untuk bus komputer 32-bit. Alat-alat ini terintegrasi pada motherboard komputer dan dapat digunakan untuk memungkinkan penambahan perangkat PCI seperti modem, perangkat keras jaringan, atau kartu suara dll.
Seiring perkembangan teknologi komputasi, dalam banyak kasus
slot PCI express (PCI-E) yang lebih canggih telah menggantikan slot PCI yang
lebih lama. Namun, banyak perangkat masih memiliki kemampuan untuk terhubung ke
peripheral melalui port dan koneksi semacam ini.
12. CMOS
CMOS merupakan salah satu kompenen penting dalam komputer. CMOS (Complementary Metal Oxide Semi-conductor) merupakan perangkat keras berupa komponen elektronika integrated circuit (IC). Benda kecil yang satu ini terletak pada motherboard komputer berdekatan dengan Baterai Bios.
Pada dasarnya, fungsi utama dari benda ini adalah untuk memberi pengaturan waktu, tanggal dan lainnya sehingga bisa tetap tersimpan sekalipun komputer dimatikan. Selain itu, masih ada beberapa fungsi CMOS yang masih belum diketahui. Berikut informasi selengkapnya.
- Menyimpan Pengaturan BIOS (Basic Input Output System)
Fungsi baterai CMOS yang pertama yaitu menyimpan hasil pemeriksaan data sistem
pada komputer. Hasil pemeriksaan sistem komputer ini sangat penting perannya pada
komputer.
- Mengatur Waktu dan Tanggal
Fungsi selanjutnya yaitu untuk mengatur waktu dan tanggal. CMOS ini bisa
membuat tanggal yang sudah diset dalam waktu komputer hidup dan juga mati.
- RAM Berkapasitas Kecil
CMOS juga memiliki fungsi seperti RAM yang berguna untuk menyimpan data ringan
yang terdapat di dalam komputer. Pengaturan ini meliputi pengaturan boot serta
pembacaan seluruh komponen-komponen yang terpasang di dalam komputer.
- Baterai CMOS
CMOS menyimpan beberapa sistem informasi, seperti waktu, sistem tanggal, dan beberapa sistem pengaturan penting. itu sebabnya tanggal pada komputer selalu tepat (sesuai dengan settingan), walaupun komputer dimatikan. Agar dapat menyimpanan tanggal & waktu serta informasi perangkat keras yang terpasang, maka motherboard memerlukan battre CMOS diletakan di bagian motherboard, battre ini Penyimpanan daya tambahan ini berfungsi untuk menberikan tegangan ke CMOS supaya ketika komputer dalam keadaan mati dan tidak terhubung ke jaringan listik, konfigurasi dalam CMOS tidak terhapus.
13. Back Panel
Back Panel adalah sebuah perangkat keras (Hardware) yang menyatu dengan motherboard yang terdiri dari beberapa banyak port untuk keperluan tertentu. Dari namanya backpanel, terdiri dari 2 kata, yaitu back dan panel. back yang berarti belakang dan Panel yang berarti Panel atau Sebuah Lubang Perangkat khusus yang mempunyai fungsi berbeda-beda. Letak dari back panel yaitu, di belakang bagian CPU komputer.
Pada bagian back panel ini terdapat bebrapa port seperti;
- Port PS2 Keyboard/ Mouse
- Port Serial
- Port Paralel
- Port VGA/HDMI
- Port USB
- Port RJ 45 (LAN Internet Conection)
- Port Audio In/Out
- Power Supply
